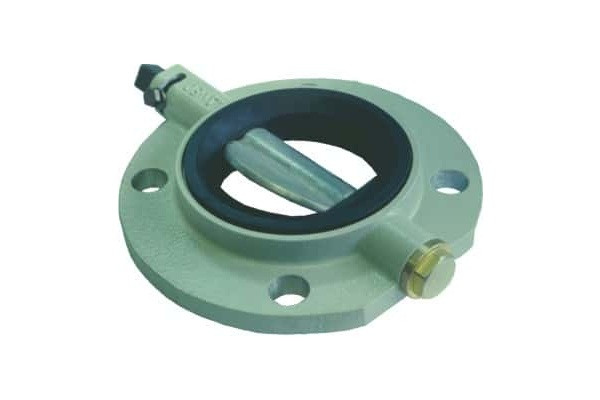

Дисковий затвор ДУ-100

ДУ-100 — затвор дисковий поворотний
Затвор дисковий поворотний ДУ-100 належить до розряду найефективнішої запірно-регульовальної арматури, що отримала найширше застосування в різних галузях промисловості.
Дисковий закрив ДУ 100 являє собою засувку, виготовлену у формі диска, поміщену в циліндричний корпус, який монтується до трубопроводу за допомогою фланцового з'єднання. Засувка може повертатися навколо своєї осі, у такий спосіб забезпечуючи зміну перерізу трубопроводу, аж до його повного перекриття. У повністю відкритому стані затвор ДК-100 розміщується під прямим кутом відносно напрямку перекачуваного середовища.
Технічні характеристики
НайменуванняDN 100Ускладний прохід DN, мм100Р абочевий тиск, МПа (кгс/см2,0,3) Крутний момент на приводі, найбільший, кгс*м3,2 довжина 205 ширина 41 висота 257 Маса, кг 1,9
Робоче середовище — трансформаторна олія ТК за ГОСТ 982 або ГК за ТУ 381011025.
Температура робочого середовища, не більш ніж -45... + 95 (градусів за Цельсієм).
Температура довкілля, не більш ніж -60... +40 (градусів за Цельсієм).
Привод — ручний.
