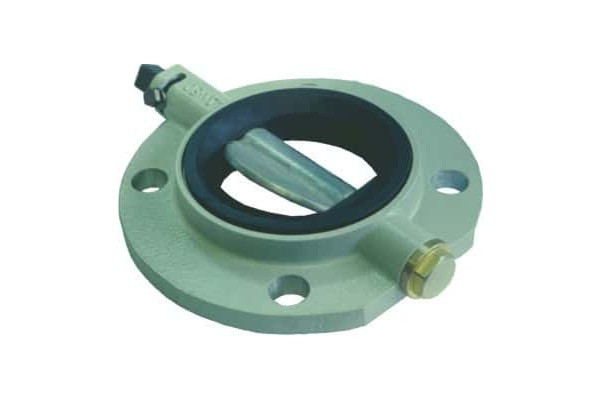

ДИСКОВИЙ ЗАТВОР ДУ 50

Затвор дисковий поворотний ДУ-50 належить до розряду найефективнішої запірно-регульовальної арматури, що отримала найширше застосування в різних галузях промисловості.

Дисковий закрив ДУ-50 являє собою засувку, виготовлену у формі диска, поміщену в циліндричний корпус, який монтується до трубопроводу за допомогою фланцового з'єднання. Засувка може повертатися навколо своєї осі, у такий спосіб забезпечуючи зміну перерізу трубопроводу, аж до його повного перекриття. У повністю відкритому стані затвор ДК-50 розміщується під прямим кутом відносно напрямку перекачуваного середовища.

Технічні характеристики

Найменування DN 50 Умовний прохід DN, 50 мм Робочий тиск, МПа (кгс/см2,3) Крутний момент на приводі, найбільший, кгс*м3 довжина 140 ширина 35 висота 190 Маса, 1 кг

Робоче середовище — трансформаторна олія ТК за ГОСТ 982 або ГК за ТУ 381011025.

Температура робочого середовища, не більш ніж -45... + 95 (градусів за Цельсієм).

Температура довкілля, не більш ніж -60... +40 (градусів за Цельсієм).

Привод — ручний.
