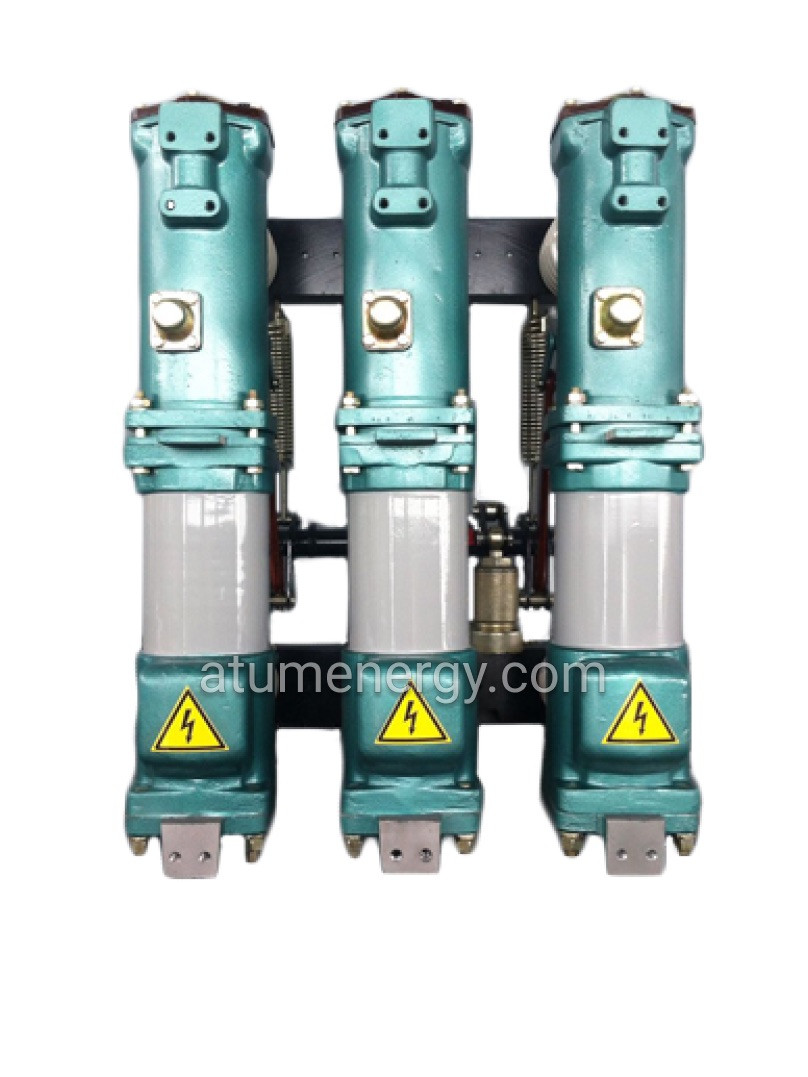

Вимикач оливний ВМПЕ-10

Вимикачі типу ВМПЕ-10 належать до типу малоолійних і являють собою триполюсний комутаційний апарат, призначений для роботи в закритих установках змінного струму високої напруги частотою 50 гц. Керування вимикачами здійснюється втсроєними електромагнітними приводами постійного струму типу ПЕВ-11, ПЕВ-14.

Структура умовного позначення вимикача ВМПЕ-10

приклад: вимикач ВМПЕ-10-630-20, ВМПЕ-10-1000-20, ВМПЕ-10-1600-31,5

В — вимикач.

М — олійний.

П — підвісне виготовлення полюсів

Е — вбудований електромагнітний привод

10 — номінальна напруга, кВ.

630; 1000, 1600 — номінальний струм, А.

20, 31,5 — номінальний струм вимкнення, кА.

Пристрій вимикача ВМПЕ-10

Вимикачі всіх типів із кліматичного виконання, номінальним струмом і струмом вимкнення максимально уніфіковані, розрізняються тільки перерізом струмопроводу та розмірами виведення (за номінальним струмом), а також конструкцією дугогасних камер, розпірних циліндрів і потужністю приводу (за струмом вимкнення).

Оперативне ввімкнення вимикача відбувається завдяки енергії, що містить електромагнітну, а вимкнення — завдяки енергії вимикальних пружин і пружинного буфера, які спрацьовують у разі дії відмикального електромагнітного або кнопки ручного вимкнення на клямку приводу, що утримує вимикач у ввімкненому положенні.

Кожен полюс вимикача складається з міцного вологостійкого ізоляційного циліндра, на кінцях якого заармовані металеві фланці. На верхньому фланці укріплений корпус з алюмінієвого сплаву, всередині нього розташовані випрямлячий механізм, рухливий контакт, роликовий токознімний пристрій і оливовідділювач. Нижній фланець закривається знімним силуміновим дном, всередині якого розміщений нерухомий розетковий контакт, а зовні — корок для спуску оливи. Для спостереження за рівнем оливи у вимикачі є оливопоказник. Усередині циліндра, над розетковим контактом, розташована дугогасильна камера, що являє собою набір круглих пластин з електрокартону, фібри та гетинаксу.

Для підвищення стійкості контактів до дії електричної дуги та збільшення терміну їх експлуатації знімні наконечники рухомих контактів і верхні кінці ламелей розеткових контактів облищені дугостійкою металокерамікою.

У раму вимикача вбудований електромагнітний привод ПЕВ-11 (ПЕВ-14). Рух передається від приводу через головний вал вимикача до механізмів переміщення рухомих контактів полюсів за допомогою ізоляційної тяги. Між полюсами встановлені ізоляційні перегородки для збільшення ізоляційного проміжку між фазами. До низу рами прикріплений контактор постійного струму, призначений для замикання й розмикання електричного силового ланцюга електромагнітного ввімкнення привода вимикача. На рамі вимикача ВМПЕ 10 внизу встановлений болт для заземлення. Рама вимикача з фасаду закрита металевою кришкою, у якій є вікна: для спостереження за рівнем оливи в полюсах і покажчиком положення вимикача; для кнопки ручного вимкнення вимикача; для керування механізмом вкатування й покажчика положення.

Вимикачі ВМПЕ-10 монтуються на викатний елемент (візок), які мають конструктивні відмінності, залежно від типу КРУ.
