Вимикач малооливний ВКЕ-10

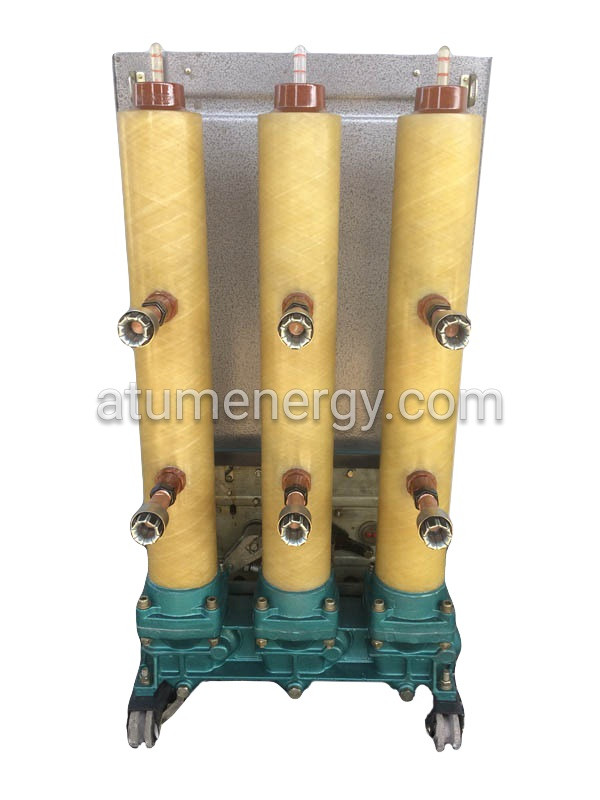

Вимикачі типу ВКЕ-10 колонкового типу належать до типу малоолійних і являють собою триполюсний комутаційний апарат, призначений для роботи в закритих установках змінного струму високої напруги частотою 50 гц. Керування вимикачами здійснюється вбудованим електромагнітним приводом.

Структура умовного позначення вимикача ВКЕ-10

приклад: вимикач ВКЕ-10-20/630, ВКЕ-10-20/1000, ВКЕ-10-31,5/1600

В — вимикач.

К — колонкового типу

Е — вбудований електромагнітний привод

10 — номінальна напруга, кВ.

20, 31,5 — номінальний струм вимкнення, кА.

630; 1000, 1600 — номінальний струм, А.

Пристрій вимикача ВКЕ-10

Вимикачі типу ВКЕ-10 належать до рідинних вимикачів високої напруги з малим обсягом дугогасаючої рідини (трансформаторної олії). Принцип дії вимикачів ґрунтується на гасі електричної дуги, що виникає під час розмикання контактів потоком газомасляної суміші, що утворюється внаслідок інтенсивного розкладання трансформаторної оливи під дією високої температури дуги. Цей потік отримує певний напрямок у спеціальному дуговому пристрої, розміщеному в зоні горіння дуги.

Полюси вимикачів на номінальні струми 630 і 1000 А (номінальний струм вимкнення — 20 кА) виготовлені в суцільному ізоляційному циліндрі; полюси вимикачів на номінальний струм 630, 1000 (номінальний струм вимкнення — 31,5 кА) і 1600 А мають у верхній частині металеві ребристі корпуси, а вимикачі мають ізоляційні кожухи.

Керується вимикач вбудованим електромагнітним приводом постійного струму. Водночас оперативне увімкнення відбувається завдяки енергії, що вмикає електромагнітну, вимкненню — завдяки енергії, що вимикає пружини самого вимикача, яка спрацьовує під час дії від'єднувального електромагнітного блока на клямку приводу, що утримує вимикач у ввімкненому положенні.
