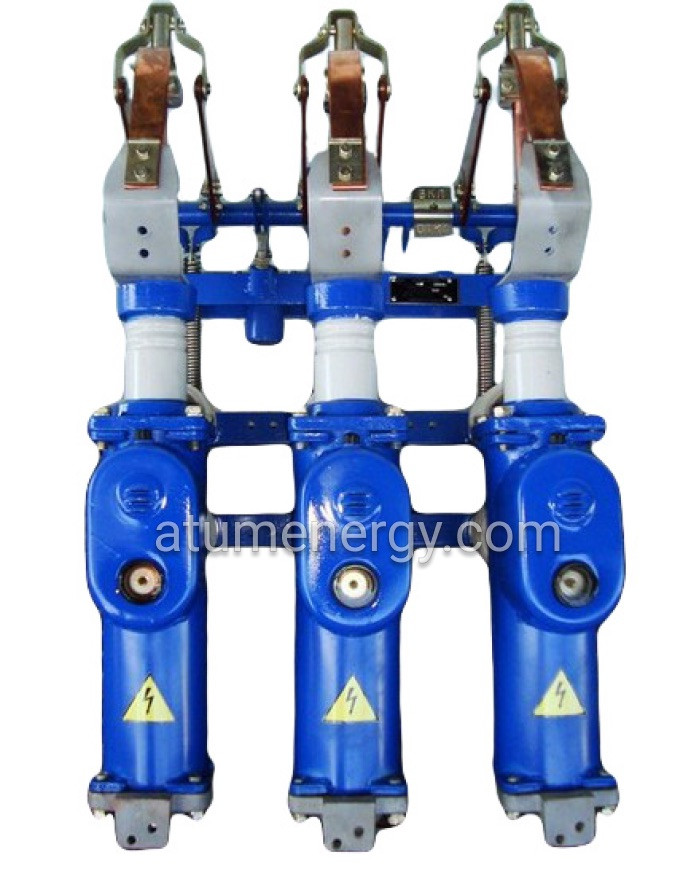

Вимикач оливний ВМГП-10

Вимикачі типу ВМГП-10 належать до типу малоолійних і являють собою триполюсний комутаційний апарат, призначений для роботи в закритих установках змінного струму високої напруги частотою 50 гц. Керування вимикачами здійснюється пружинними приводами типу ППО-10 (ППВ-10).

Структура умовного позначення вимикача ВМГП-10

приклад: вимикач ВМГП-10-630-20, ВМГП-10-1000-20

В — вимикач.

М — олійний.

Г — горщиковий.

П — пружинний привод

10 — номінальна напруга, кВ.

630; 1000 — номінальний струм, А.

20 — номінальний струм вимкнення, кА.

Пристрій оливного вимикача ВМГП-10

Вимикач складається з трьох полюсів, закріплених на зварній рамі.

Основною частиною полюса вимикача ВМГП-10 є зварений металевий циліндр.

Кожен полюс має по дві скоби для кріплення до опорних ізоляторів, додатковий резервуар, оливовідділювач, оливоналивний корок і оливоуказувач. Усередині циліндра розташовані ізоляційні циліндри та, між якими встановлюється дугогасильна камера. У верхній частині циліндра зміцнюється прохідний ізолятор для ізольованого стрижня (рухового контакту) від циліндра, електрично пов'язаного з нерухомим розетковим контактом. Пристрій прохідної ізолятори аналогічний прохідний ізолятору у вимикачі ВМГ-133.

Нижня частина циліндра закривається знімним із посиленим розетковим контактом. Розетковий контакт складається з п'яти ламелі, з'єднаних через гнучкі зв'язки з дном.

Тиск ламелів на струменястий стрижень створюється пружинами, розташованими всередині латунного кільця. У дні є оливопускний корок.

Рухомий контактний стрижень складається з стрижня та колодки, до торця якої кріпляться гнучкі зв'язки. У верхній частині стрижня є наконечник, який слугує для з'єднання контактного стрижня із ізолювальним важелем. Вимикачі на 630 і 1000 А мають однакові струморічні стрижні та розеткові контакти. Струмопровід у них вирізняється розмірами колодки та числом гнучких зв'язків (на полюс 630А — 1 шт., на полюс 1000А — 2 шт.).

Приводний механізм вимикача складається з валу з привареними до нього двоплеченим коротким важелем, трьома важелями та трьома великими ізоляційними важелями. До малим плечей важелів бічних полюсів прикріплено дві вимикаючі пружини, середнього полюса — буферна пружина.

Двоплечий важіль із роликами на кінцях приварений на валу вимикача між бічним і середнім полюсами та призначений для обмеження увімкненого та вимкненого положень вимикача. Під час увімкнення вимикача один із роликів підходить до болта-купера, у разі вимкнення інший ролик упирається в стрижень оливного буфера. Для передавання руху від вала вимикача до контактного стрижня великі плечі важелів, виготовлені із із ізоляційного матеріалу, з'єднані з струмовідними стрижнями за допомогою сережки.

Для під'єднання вимикача до приводу на валу встановлений спеціальний важіль або в середній частині вала приварений важіль. Залежно від цього можливе бічне або середнє приєднання приводу.
