Вимикач малооливний ВМГ-133

Вимикачі малоолійні горщикові ВМГ-133 належать до типу малооб'ємних і випускалися в таких виробленнях:

ВМГ-133-I напругою до 10 кВ, 400 А,

ВМГ-133-II напругою до 10 кВ, 600 А, 350 мВА;

ВМГ-133-III напругою до 10 кВ, 1000 А, 350 мВА.

Керування вимикачами ВМГ-133 може здійснюватися пружинним приводом типу ППМ-10, ПП-67, електромагнітним приводом типу ПЕ-11, ручним приводом типу ПРБА.

Конструкція вимикача ВМГ-133

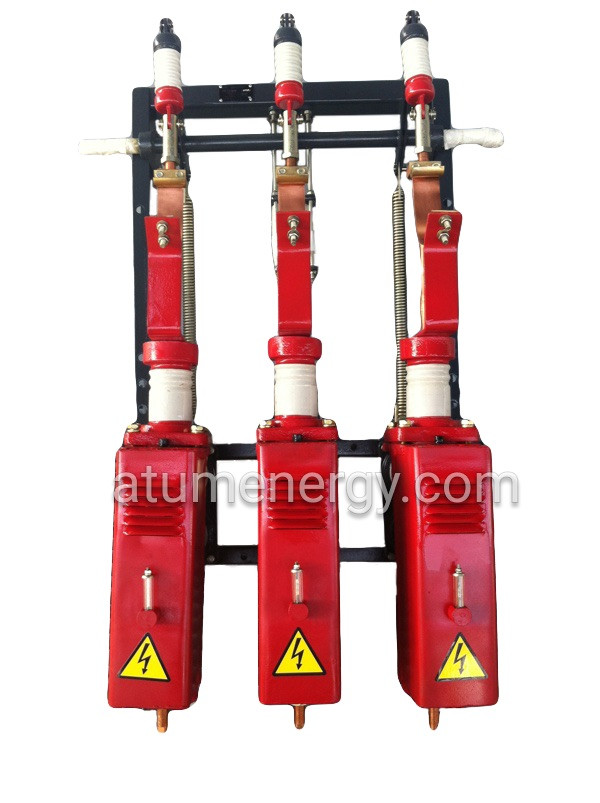

Вимикач являє собою три полюси, закріплені на зварній рамі.

Основною частиною полюса вимикача ВМГ-133 є зварений металевий циліндр. Циліндр забезпечений оливовідділювачем і додатковим резервуаром. В основному циліндрі встановлений нижній бакелітовий циліндр, дугогасильна камера та верхній бакелітовий циліндр. Основний циліндр закритий фланцем із прохідний ізолятором, на дні основного циліндра укріплений нерухомий розетковий контакт (розетка). Через прохідний ізолятор циліндра рухомий струмувальний стрижень. На дні циліндра розташований оливопускний болт.

У верхню частину рами пропущений вал Ø32 мм із привареними до нього трьома двоплечими важелями. Вал виведений з обох боків рами для встановлення важеля. До довгих плечей важелів через порцелянові тяги підвішені контактні мідні стрижні, що мають на нижніх кінцях знімні наконечники. Стрижні вільно входять через прохідні ізолятори в циліндри вимикача.

Увімкнення і вимкнення вимикача ВМГ-133

Вмикання вимикача поворотом вала. Водночас довгі плечі важелів переміщаються вниз і контактні стрижні входять у розеткові контакти, встановлені на дні циліндра. Розетковий контакт складається із шести сегментів, які притискаються пружинами до центру. Коли циліндричний рухомий контактний стрижень входить в отвір розеткового контакту, він віджимає сегмент і стискає пружини. Струм проходить через контактний кутник — гнучкий зв'язок — контактний стрижень — розетковий контакт — болтовий контакт під дном циліндра.

Вимкнення вимикача відбувається під дією двох пружин, що працюють на розтягнення. Пружини прикріплені до коротких плечей двох крайніх важелів. Під час розчісування засувки приводу пружини повертають важелі разом із валом вимикача на кут приблизно 52°, довгі плечі важелів рухаються вгору та контактні стрижні виходять із розеткових контактів. Зникла дуга гаситься в дугогасильній камері циліндра.

Для пом'якшення ударів під час увімкнення вимикача та створення необхідної швидкості в момент виходу контактного стрижня з розеткового контакту під час вимкнення вимикача у верху рами встановлений пружинний буфер, у головку якого в ввімкненому положенні впирається кінець короткого плеча середнього важеля, стискаючи пружину буфера. Пружинний буфер прикріплений до верхнього зв'язку рами вимикача. Для пом'якшення ударів у разі вимкнення вимикача встановлений оливний буфер, заповнений трансформаторною оливою, верхній рівень якого має бути на 10 мм вище поршня.

Гасіння дуги

Процес гасіння дуги протікає в такий спосіб. Під час виходу струмовідного стрижня з розеткового контакту розривається електричний ланцюг і в камері між контактами виникає дуга. Від впливу температури дуги на олію утворюються гази та пари олії. На початку вимкнення, коли дутьові канали ще закриті стрижнями, гази стискають повітря, поміщене в сталевому циліндрі. За найменшого руху рухомого струмовідвідного стрижня вгору послідовно відкриваються дутьові канали камери.

Під тиском газу олива з підкамерного простору спрямовується в дутьові канали та, перетинаючи електричну дугу, гасить її. Кишені слугують для гасіння дуги під час розмивання малих струмів, коли тиск, що виникає в менструальному просторі, недостатньо для створення поперечного дуття в каналах. У цьому разі дуга затягується всередину центрального отвору камери та олія, що проходить там, переходить у газоподібний стан. Після виходу рухомого контакту з центрального отвору камери газ, що міститься в кишенях, створює додаткове поздовжнє дуття, що забезпечує гасіння дуги.

Номінальна напруга — 10 кВ

Найбільша робоча напруга — 11,5 кВ

Номінальний струм вимикача ВМГ-133 II — 600 А

Номінальний струм вимикача ВМГ-133 III — 1000 А

Номінальний струм вимкнення за 6; 10 кВ — 20 кА

Струм термічної стійкості для проміжку часу:

1 сек - 30 кА

5 сек - 20 кА

10 сек - 14 кА

Потужність вимкнення за напруги 6 кВ — 200 мВА

Потужність вимкнення за напруги 10 кВ — 350 мВА

Час вмикання вимикача з приводом ПЕ-11 — 0,3 с

Час вимкнення вимикача з приводом ПЕ-11 — 0,1 с

Маса вимикача ВМГ 133 II-630А — 190 кг

Маса вимикача ВМГ 133 III- 1000А - 200 кг

Маса олії для вимикача — 10 кг
